一、簡介

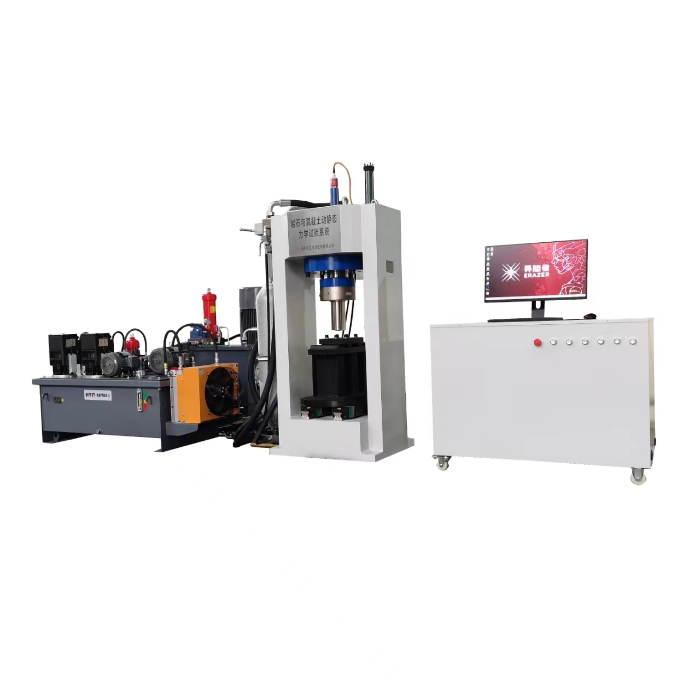

本機主要用于巖石動靜試驗，由主機（包含主機框架、垂直液壓缸以及自平衡三軸壓力室）、液壓源、三軸壓力源（即圍壓增壓器）、測量控制系統（包含動態伺服控制系統和靜態伺服控制系統）、計算機控制和數據處理系統（計算機、動態控制及數據處理軟件以及靜態控制及數據處理軟件）、變頻控制子系統、工業相機、工業鏡頭、配套線纜等組成。在試驗過程中能夠自動精確地控制及顯示試驗力、圍壓、軸向變形、徑向變形等，可實時地采集、存儲、處理、顯示試驗數據及試驗曲線，打印試驗報告。控制范圍寬、功能多、全部操作鍵盤化，各種試驗參數由計算機進行控制、測量、顯示、處理并打印，集成度高，使用方便可靠。
依托的標準：
《試驗機通用技術要求 GB/T 2611-2022》
《拉力、壓力和萬能試驗機（檢定規程）JJG 139-2022》
《水利水電工程巖石試驗規程 SL/T264-2020》
《公路工程巖石試驗規程 JTG E41-2018》
《工程巖體實驗方法標準 GB/T50266-2013》
二、主要技術指標
1.機架剛度（整體鑄造）7.763 MN/mm；
2.全通道工作時單通道的采樣控制頻率：40kHz（保證0.025ms的采控周期），在動態試驗時有足夠多的采樣點，有利于試驗數據的后期分析與處理；
3.采樣通道：8個高速通道；
4.軟件：配全套分析處理軟件，保證試驗過程的數據完整，據此得出試驗結果并繪制各種試驗曲線；
（一）動態試驗-技術參數
1.工作方式：全程閉環伺服控制，按指定速率勻速加載；
2.試樣尺寸（mm）：兩種標準尺寸（Φ50×100，Φ30×60）
3.活塞行程：100mm；
4.動態力傳感器：1100kN，動態力傳感器精度：0.5％F.S.；
5.位移傳感器：10mm，動態行程傳感器精度：0.5％F.S.；
6.控制量：位移控制；
7.被測量：應變（應變片配動態應變儀），應力；
8.試驗過程中全程閉環伺服控制，按指定行程速率勻速加載，可選擇的速率檔位10檔，分別為（速率單位：μm/ms）： 100，50，20，10，5，2，1，0.5，0.2，0.1，試驗全過程均按照選擇的速率控制勻速加載完成；
9.三軸圍壓：60MPa；
10.動態試驗全程伺服控制，專為巖石動態三軸壓縮試驗而設計；
（二）靜態試驗-技術參數
1.垂直液壓缸出力：1500 kN（1500 kN、100 kN兩級）；活塞行程 100 mm，有效測力范圍：10～1200 kN；精度5‰或40N取最小；分辨率20 N；
2.三軸圍壓：60 MPa；有效測壓范圍：2～60 MPa或0.2MPa取最小；精度5‰；分辨率0.01 MPa；
3.位移傳感器：軸向100mm位移傳感器1支，精度5‰ F.S.；軸向5mm位移傳感器1支，精度5‰ F.S.；
橫向2.5mm位移傳感器2支，精度5‰ F.S.；
4.變形速率：0.0001～0.5 mm/s；
5.加載速率：0.01～50 kN/s；
6.圍壓速率：0.001～1 MPa/s；
7.加載力基本波形：斜波、正弦波、三角波、方波以及長期保持恒定（420小時）
8.脈動頻率：0.001～1Hz；
9.可以進行巖石單軸、三軸和混凝土力學試驗，具體包括巖石力學試驗（單軸壓縮全過程試驗、間接拉伸試驗、三軸全過程試驗）、混凝土力學試驗（抗壓強度試驗、軸心抗壓強度試驗、靜力受壓彈性模量試驗、劈裂抗拉強度試驗、抗折強度試驗、彎曲撓度試驗）
10.整個系統配置7路傳感器，垂直液壓缸配備兩套不同量程的力傳感器和一套行程傳感器；
11.各種試驗均為伺服控制，有位移控制、速度控制與載荷控制三種方式可選，且任一種控制方式下的任一試驗均可以做長期試驗及流變試驗（420小時）
12.標準加載波形的疲勞試驗（包括正弦波、三角波、方波），預設循環次數，試驗過程中自動記數；
13.試驗過程中可以隨時、反復進行干涉，改變試驗參數（波形、頻率、速率、控制方式、終點值、極限值等等），轉換控制方式（力、位移、行程）無擾動，不限次數和加、卸載；
14.自動組合試驗，可以將試驗分為若干個步驟，預先在不同的試驗階段設置不同的試驗參數，在計算機控制下自動連續完成；
15.三軸試驗的軸壓和圍壓可以分別加、卸載，也可以同步加、卸載，且軸壓可以小于圍壓；
16.采用智能采樣和故障自診斷技術，可以自動檢測系統故障，防止設錯試驗方式和裝錯傳感器；
17.軟件采用逐步推進式的菜單方式。試驗結束就可以給出完整的原始數據及常規結果，且多個試驗結果可在同一張圖上進行比較，力學參數的取樣點可以自動設定也可以人工設定；
18.配有變頻節能子系統，液壓系統啟動后自動運行，根據不同的試驗種類自動調節液壓系統的輸出功率，調節幅度≥額定功率的50%，起到節電、節水和降低噪聲的多重作用；
（三）試驗種類
1.動態試驗：中等應變率范圍（10-2～100）伺服控制巖石動態三軸試驗；
2.靜態巖石單軸壓縮試驗，包括單軸抗壓強度試驗、單軸壓縮全過程試驗、單軸蠕變試驗、單軸松弛試驗等；試樣尺寸：壓縮（圓柱體）：直徑：50～70mm；高度：100～140mm；間接拉伸（圓柱體）：直徑：50mm；高度：100mm
3.靜態巖石三軸壓縮試驗，包括三軸恒圍壓下壓縮試驗、三軸變圍壓下壓縮試驗、三軸蠕變試驗、三軸松弛試驗等；試樣尺寸：圓柱體 直徑：50mm；高度：100～120mm；
4.混凝土抗壓強度試驗和軸心抗壓強度試驗
試樣尺寸：抗壓強度試驗時的試件尺寸采用標準值（GB/T 50081-2002）：立方體：150mm×150mm×150mm；圓柱體：φ150mm×300mm
軸心抗壓強度試驗時的試件尺寸采用標準值（GB/T 50081-2002）：棱柱體：150mm×150mm×300mm；圓柱體：φ150mm×300mm
5.混凝土靜力受壓彈性模量試驗：試樣尺寸：棱柱體：150mm×150mm×300mm；圓柱體：φ150mm×300mm
6.混凝土劈裂抗拉強度試驗：試樣尺寸：立方體：150mm×150mm×150mm
7.混凝土抗折強度試驗和彎曲撓度試驗：試樣尺寸：棱柱體：150mm×150mm×600mm；100mm×100mm×400mm
8.配備兼容DIC-2D測量，2D應變測量精度：20微應變 ，3D應變測量精度：50.微應變，應變測量范圍：0.005%-2000%。位移測量精度：0.01像素；
9.工業相機1個，分辨率：4096× 3000；最大采集頻率：30fps；鏡頭2個，光圈數2.8；焦距50mm；通光口徑1.1；
10.軟件具備振動模態分析模塊，可直接在軟件中直接調用振動模態分析模塊，計算分析物體振動過程的固有頻率、阻尼比和振型，并能直接在軟件中顯示和導出點云或散點形式的振型動畫；支持工作模態和試驗模態兩種分析；
三、主要配置
1.巖石中等應變率動態力學試驗機主機1套；
2.液壓源1套；
3.三軸壓力源1套；
4.動態伺服控制系統、靜態伺服控制系統各1套；
5.動態控制及數據處理軟件、靜態控制及數據處理軟件各1套；
6.變頻控制子系統1套；
7.工業相機1個；工業鏡頭2個；
8.配套線纜1套
